Infraestructuras | Pasos biviales
Descripción
Un paso bivial de hormigón prefabricado es una estructura que permite el cruce seguro de vehículos y peatones sobre obstáculos. Se compone de vigas prefabricadas de hormigón armado, un tablero para la rodadura, pilares y estribos de soporte, elementos de seguridad como barandillas y cimentaciones.
Su fabricación en plantas especializadas garantiza alta calidad y durabilidad, y su montaje rápido minimiza el impacto en el entorno.

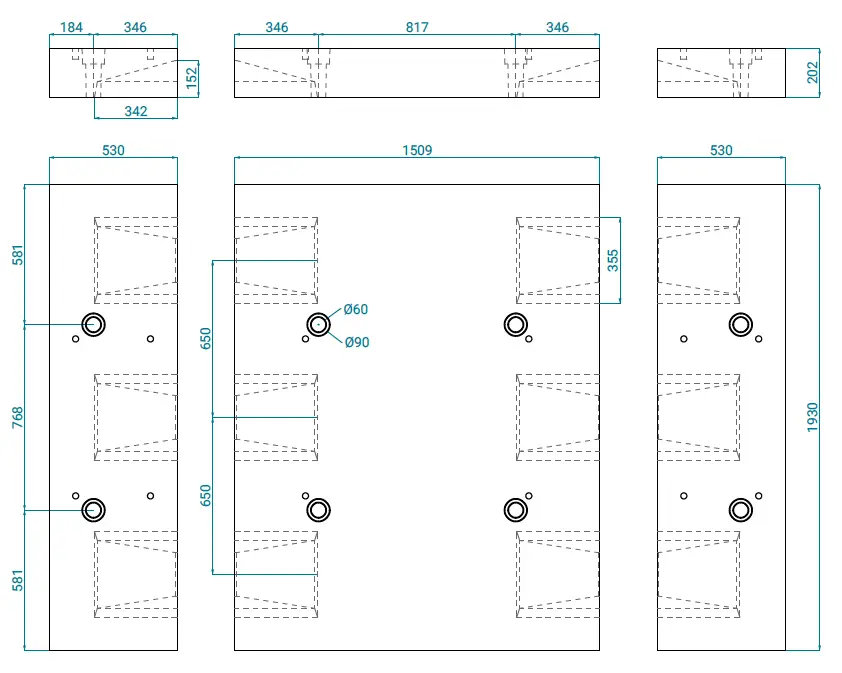

Paso bivial iberico

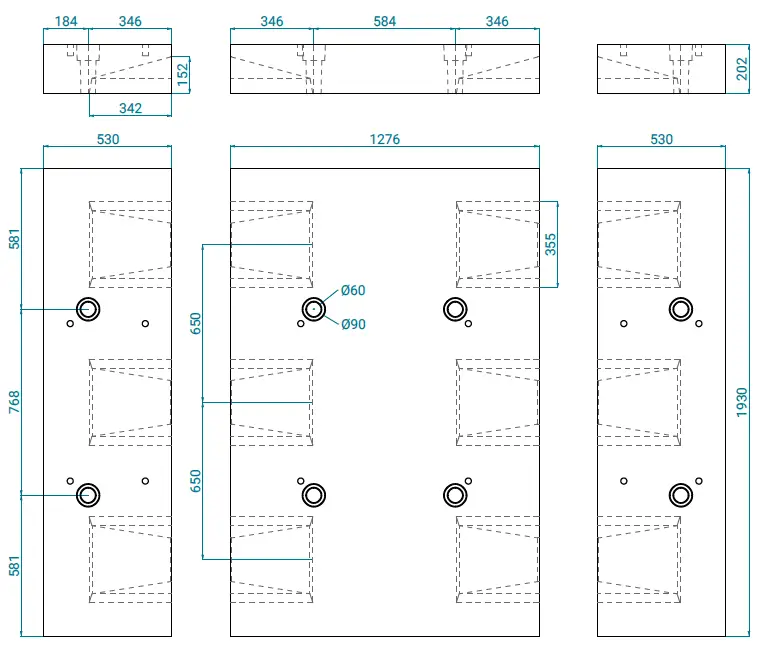

Paso bivial internacional
Formatos | Representación grafica
Características técnicas | Dimensiones
MODELO | Peso Unidad (Kg) | Material | Tipo de acero | Dimensiones |
|---|---|---|---|---|
Paso Bivial de Ancho Iberico | 406 / 1094 kg | HAF – 30 N/mm² | B 500 SD | 530 / 1509 x 1930 x 202 mm (± 5) |
Paso Bivial de Ancho Internacional | 446 / 1084 kg
| HAF – 30 N/mm² | B 500 SD
| 530 / 1276 x 1930 x 202 mm (± 5)
|
Documentación | Descargas
Ficha de producto: | Paso Bivial de Ancho Iberico
Ficha de producto: | Paso Bivial de Ancho Internacional
Catálogo de Infraestructuras
Preguntas Frecuentes
Preguntas frecuentes sobre Pasos Biviales
¿Qué es un paso bivial prefabricado de hormigón?
Un paso bivial es una solución destinada a permitir el cruce seguro de vehículos y peatones sobre determinados obstáculos o infraestructuras. Su ejecución mediante elementos prefabricados de hormigón armado permite disponer de componentes fabricados previamente para facilitar el montaje en obra.
¿A qué tipo de proyectos están destinados?
Están orientados principalmente a proyectos de infraestructura ferroviaria y actuaciones vinculadas a ADIF donde sea necesario habilitar pasos para vehículos y peatones sobre la infraestructura existente.
¿Qué modelos de pasos biviales están disponibles?
La gama incluye dos configuraciones: Paso Bivial de Ancho Ibérico y Paso Bivial de Ancho Internacional. Esta diferenciación permite seleccionar la solución adecuada según las características de la infraestructura ferroviaria en la que se vaya a ejecutar el paso.
¿Qué diferencia existe entre el Paso Bivial de Ancho Ibérico y el de Ancho Internacional?
La principal diferencia se encuentra en las dimensiones de las piezas para adaptarse a cada configuración ferroviaria. Ambos modelos mantienen una anchura de 1.930 mm y un espesor de 202 mm, aunque presentan distintas dimensiones complementarias y pesos según la versión.
¿En qué materiales están fabricados?
Los dos modelos están fabricados en hormigón HAF-30 N/mm² y utilizan acero B 500 SD, proporcionando una solución de hormigón armado destinada a este tipo de infraestructura.
¿Qué ventajas ofrece una solución prefabricada?
La fabricación en planta permite controlar previamente las características de las piezas y reducir parte de los trabajos de ejecución en el propio emplazamiento. Además, el montaje mediante elementos prefabricados puede contribuir a agilizar la intervención y reducir el impacto de los trabajos sobre el entorno.
¿Qué elementos forman un paso bivial?
Un paso bivial puede integrar vigas prefabricadas de hormigón armado, un tablero destinado a la rodadura, pilares y estribos de soporte, cimentaciones y elementos de seguridad como barandillas. La configuración definitiva dependerá de las necesidades estructurales del proyecto.
¿Cómo se instalan los pasos biviales?
La instalación debe realizarse de acuerdo con el proyecto estructural y las condiciones específicas de la infraestructura. Debido a las dimensiones y pesos de las piezas, es necesario planificar las operaciones de transporte, izado y colocación, además de garantizar una correcta preparación de los apoyos y coordinación con el resto de elementos del paso.
¿Se pueden adaptar a diferentes anchos ferroviarios?
Sí. La gama contempla específicamente una solución para ancho ibérico y otra para ancho internacional, lo que permite responder a diferentes configuraciones de vía dentro de proyectos ferroviarios.
¿Cumplen con estándares de calidad?
Sí. Los pasos biviales se fabrican como elementos prefabricados para infraestructuras y disponen de fichas técnicas específicas para los modelos de Ancho Ibérico y Ancho Internacional, facilitando su correcta definición dentro del proyecto.
¿Qué mantenimiento requieren?
El mantenimiento debe integrarse dentro de las inspecciones periódicas de la infraestructura. Es recomendable comprobar el estado del hormigón, los apoyos, las uniones y los elementos de seguridad asociados para detectar posibles deterioros y garantizar el correcto funcionamiento del conjunto.
¿Qué peso o medidas tienen los pasos biviales?
El Paso Bivial de Ancho Ibérico presenta pesos de referencia de 406 y 1.094 kg, con dimensiones indicadas en ficha de 530/1.509 x 1.930 x 202 mm. El modelo de Ancho Internacional presenta pesos de 446 y 1.084 kg y dimensiones de 530/1.276 x 1.930 x 202 mm.
¿Se puede integrar iluminación o accesorios?
No se contempla iluminación integrada en las propias piezas. Los pasos biviales pueden complementarse con barandillas, señalización, sistemas de iluminación exterior y otros elementos de seguridad definidos de manera independiente dentro del proyecto.
¿Ofrecéis asistencia técnica para proyectos?
Como fabricantes, podemos orientar sobre la elección entre la solución de Ancho Ibérico o Ancho Internacional y facilitar la información técnica necesaria para su correcta integración en el proyecto de infraestructura.
Valor añadido Montalbán y Rodríguez
Los Pasos Biviales de Montalbán y Rodríguez ofrecen soluciones prefabricadas específicas para diferentes configuraciones ferroviarias. La disponibilidad de modelos para ancho ibérico e internacional, junto con su fabricación en hormigón armado, permite abordar este tipo de actuaciones mediante piezas previamente definidas y adaptadas a las necesidades de la infraestructura.
